Auf dieser Seite zeige ich, wie ich eine Leica M (Typ 240) mit Voigtländer Color-Heliar 1:2,5/75 mm an einem Teleskop-Okular mit T-Mount-Filteranschluß montiere, um damit Astrofotos in der sogenannten Projektionstechnik aufzunehmen. In meinem speziellen Fall handelt es sich um ein 32 mm DigiScope-Okular aus meinem Revelation-Okularkoffer, aber die Informationen, die ich hier gebe, sollten mehr oder weniger für jedes Okular mit T-Mount Filteranschluß gültig sein. Projektionstechnik bedeutet, dass die Kamera am Okular und nicht direkt am Teleskop montiert wird. Eine direkte Montage am Teleskop ist nur mit einer Spiegelreflexkamera mit Wechseloptik möglich, wobei das Gehäuse ohne Objektiv direkt - typischerweise über einen T-Mount-Adapter - am Teleskop angeschlossen wird.

Die von mir öfter erwähnte 1:50-Methode ist eine einfache Variante der Projektionstechnik - man hält die Kamera mit der Hand ans Okular, anstatt sie fest zu montieren...

Hinweis: Beide auf dieser Seite erwähnten Teleskope, das Heritage P130 und den GSO 8" Dobson, habe ich inzwischen verkauft/verschenkt. Deshalb kann ich auf dieser Seite keine weiteren Erfahrungen mit diesen Teleskopen an der Leica M (Typ 240) mehr berichten.



Vorweg...

Vorweg ein paar Warnungen:



Okular und Adapter

Hier zeige ich das Revelation 32 mm DigiScope-Okular und die zwei Adapter, die nötig sind, um die Leica M (Typ) mit Voigtländer Color-Heliar 1:2,5/75 mm am Okular zu befestigen. Der zweite Adapter, ein Baader DT-Ring M37/M43-Adapter (oder ein Step-Down-Ring 43-37), ist nötig, weil es keinen T-Mount-Adapter gibt, der direkt auf das Filtergewinde des Voigtländer-Objektivs paßt (43 mm). Man kann den oberen Teil des Okulars samt Augenmuschel abschrauben, um das T-Mount-Gewinde freizulegen.

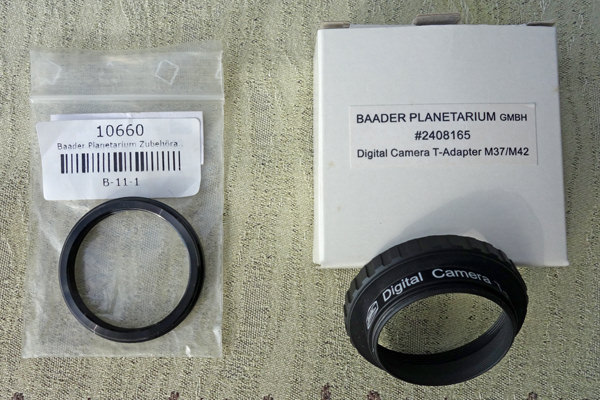

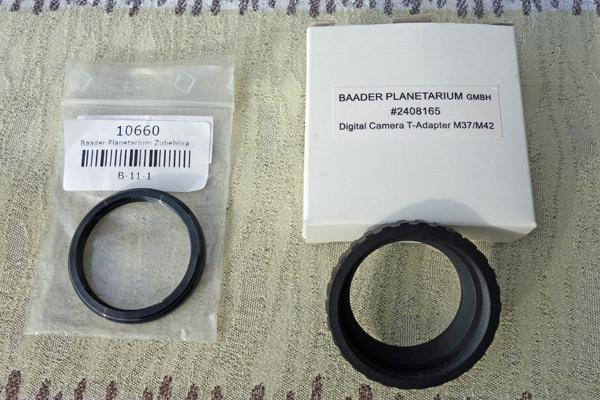

Links: Baader DT-Ring M37/M4-Adapter3 (#2458022); rechts: Baader Digital Camera T-Adapter M37/M42 (#2408165)

Links: Baader DT-Ring M37/M43-Adapter (#2458022); rechts: Baader Digital Camera T-Adapter M37/M42 (#2408165)

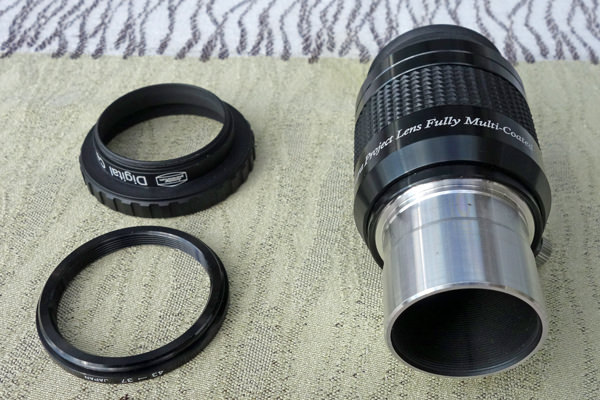

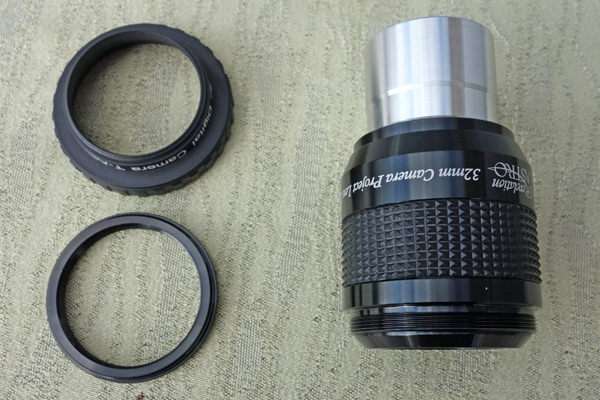

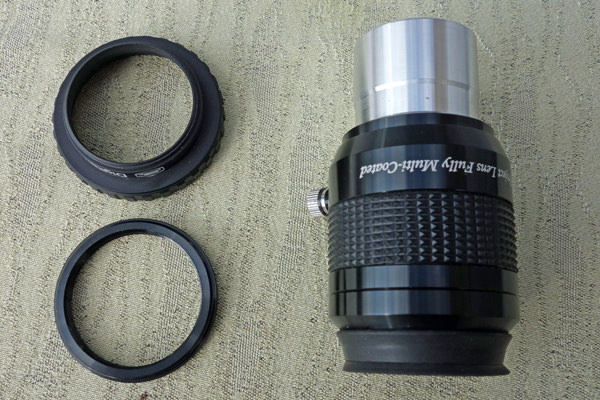

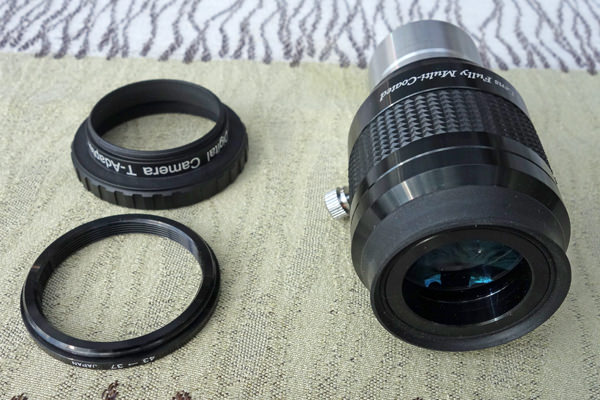

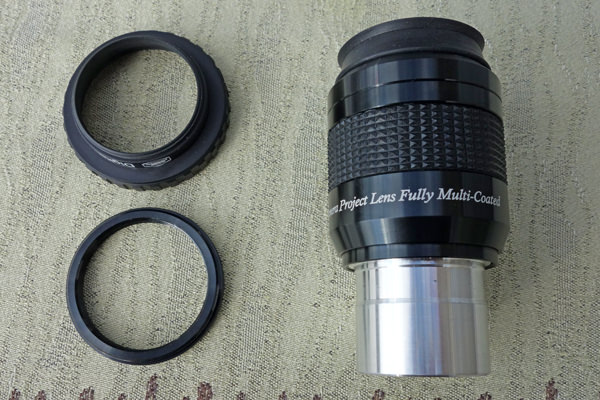

Oben links: Baader T-Adapter M42/M37; unten links: Baader DT-Ring M37/M43-Adapter; rechts: Revelation 32 mm DigiScope Okular

Oben links: Baader T-Adapter M42/M37; unten links: Baader DT-Ring M37/M43-Adapter; rechts: Revelation 32 mm DigiScope Okular

Oben links: Baader T-Adapter M42/M37; unten links: Baader DT-Ring M37/M43-Adapter; rechts: Revelation 32 mm DigiScope Okular

Oben links: Baader T-Adapter M42/M37; unten links: Baader DT-Ring M37/M43-Adapter; rechts: Revelation 32 mm DigiScope Okular

Oben links: Baader T-Adapter M42/M37; unten links: Baader DT-Ring M37/M43-Adapter; rechts: Revelation 32 mm DigiScope Okular - Augenmuschel abgeschraubt

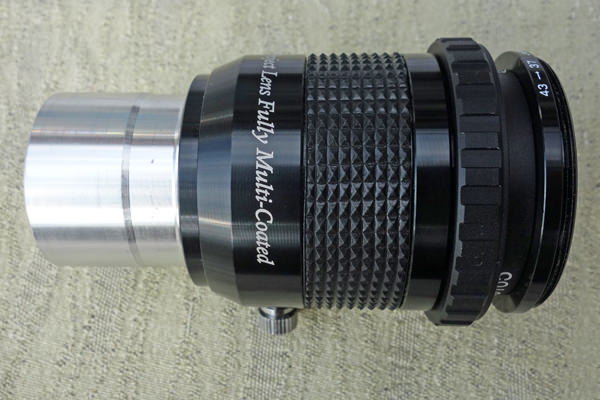

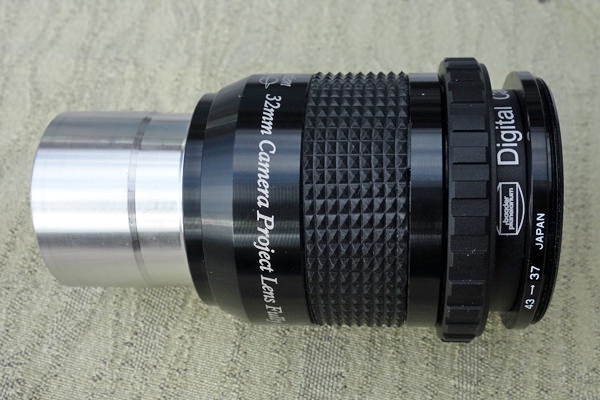

Revelation 32 mm DigiScop-Okular - Augenmuschel entfernt und Adapter angeschraubt

Revelation 32 mm DigiScop-Okular - Augenmuschel entfernt und Adapter angeschraubt



Kamera am Okular

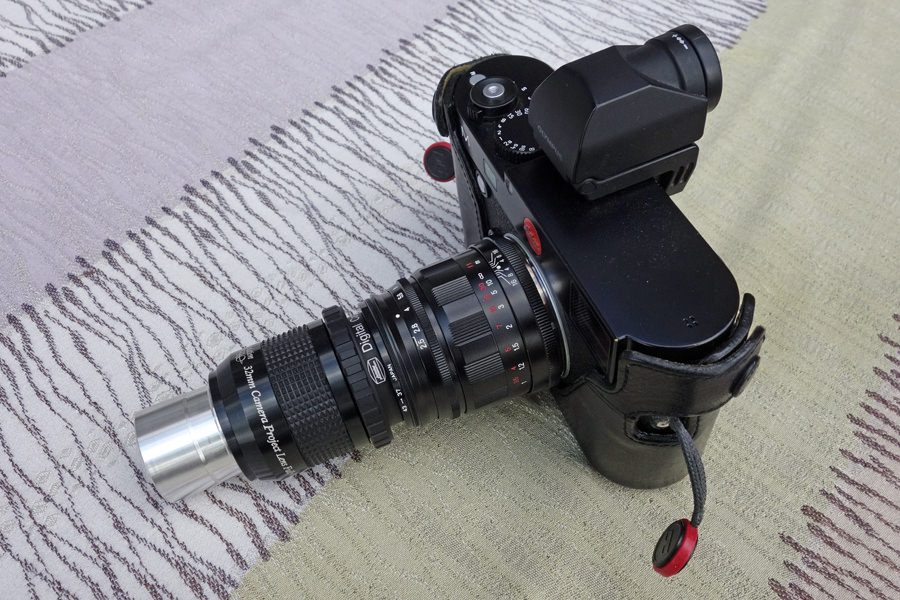

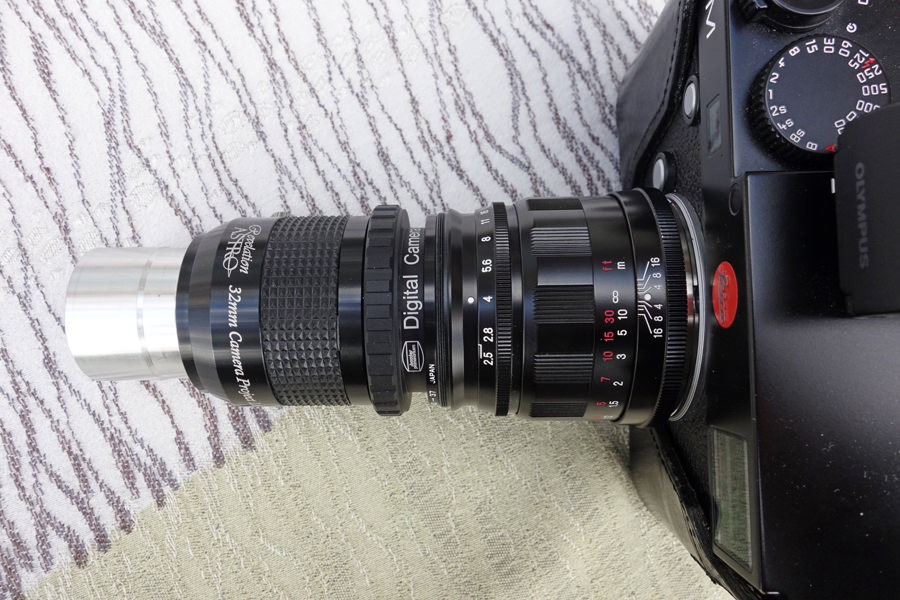

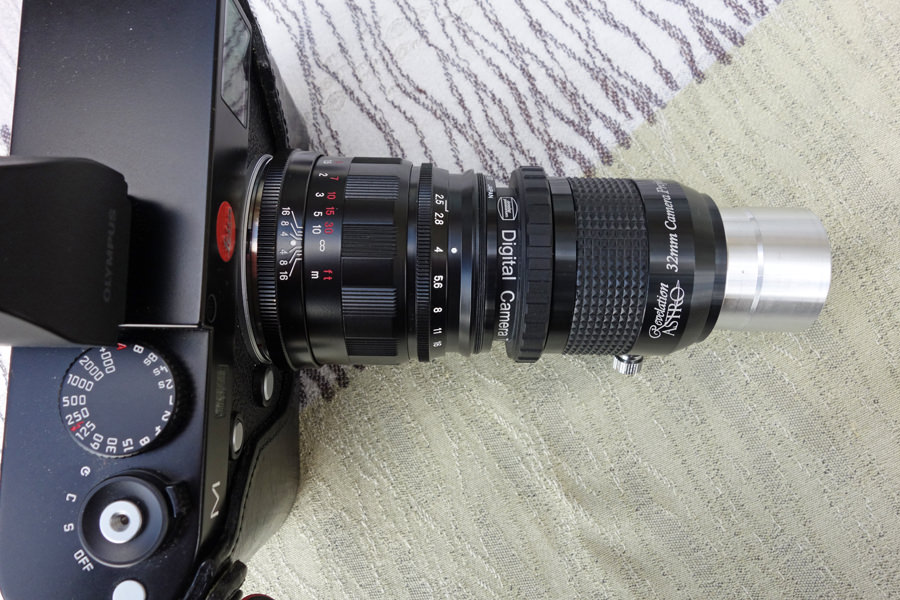

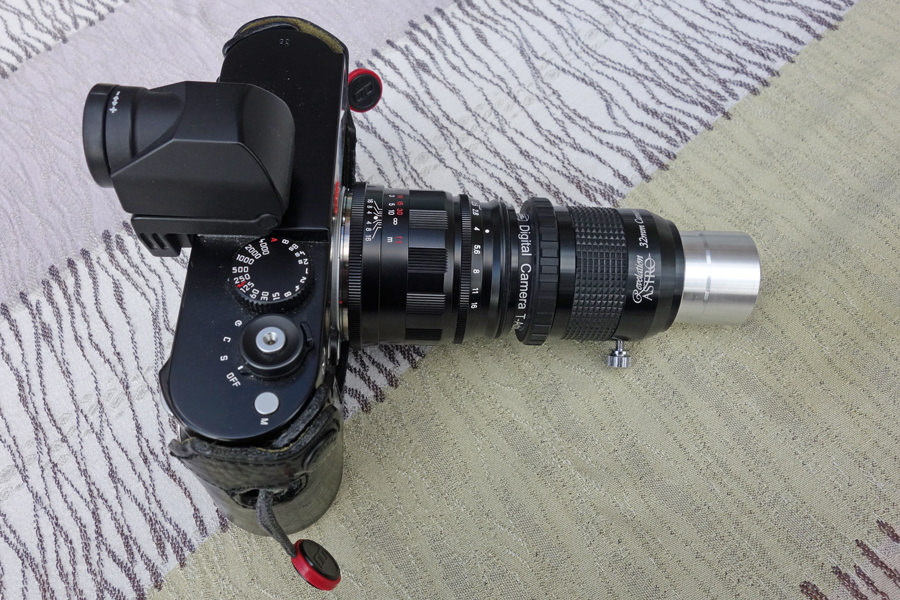

Hier zeige ich die Leica M (Typ 240) mit Voigtländer Color-Heliar 1:2,5/75 mm am Revelation DigiScope 32 mm-Okular montiert:

Überblick

Detail

Überblick

Detail



Kamera am Teleskop Heritage P130

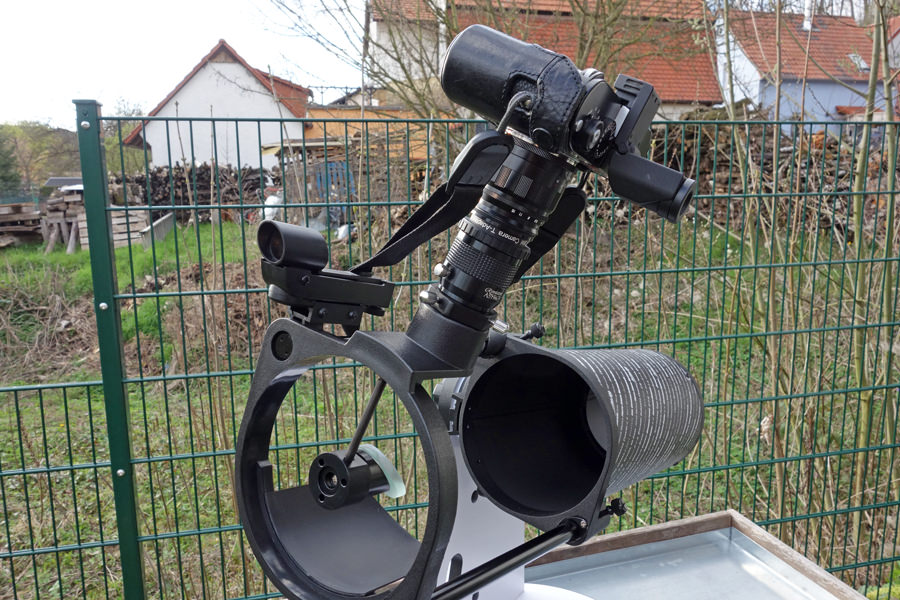

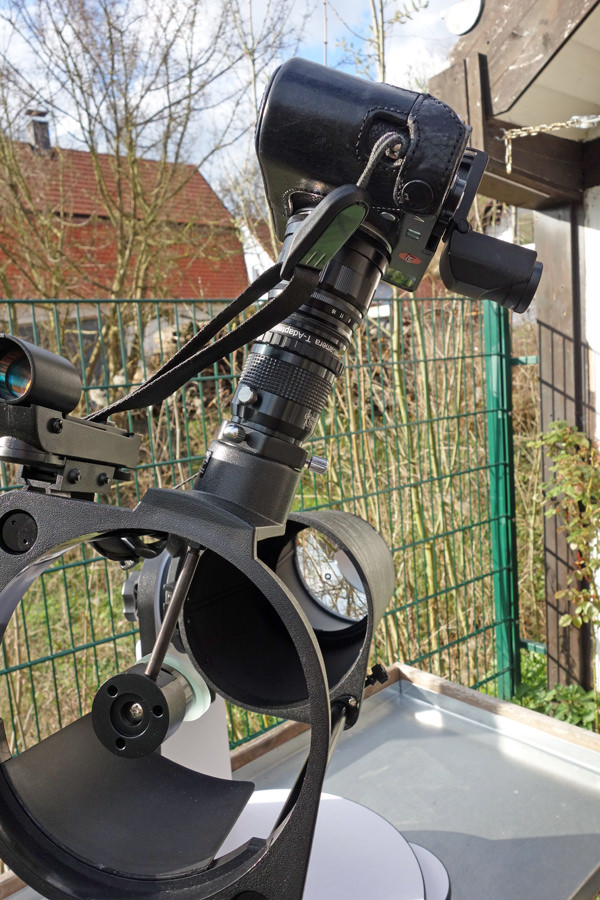

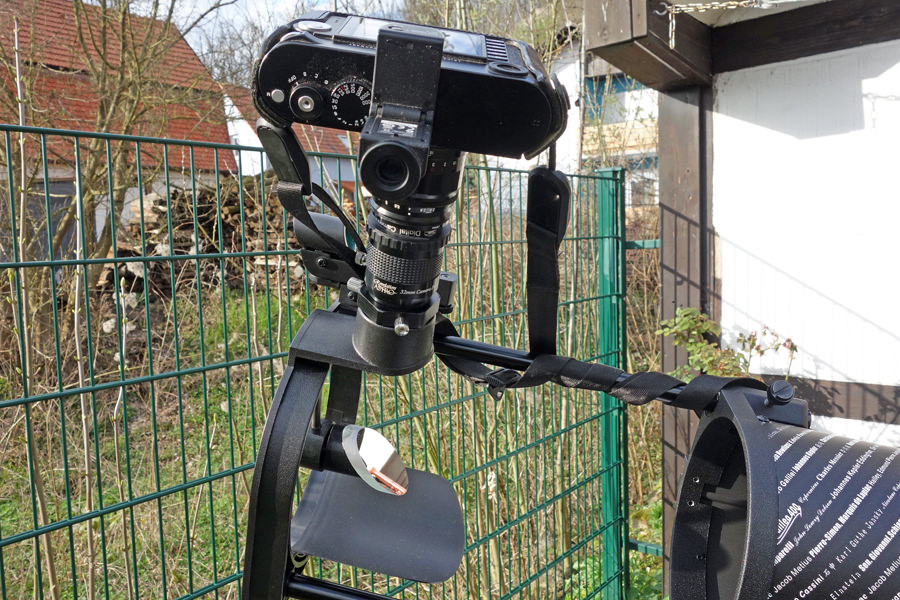

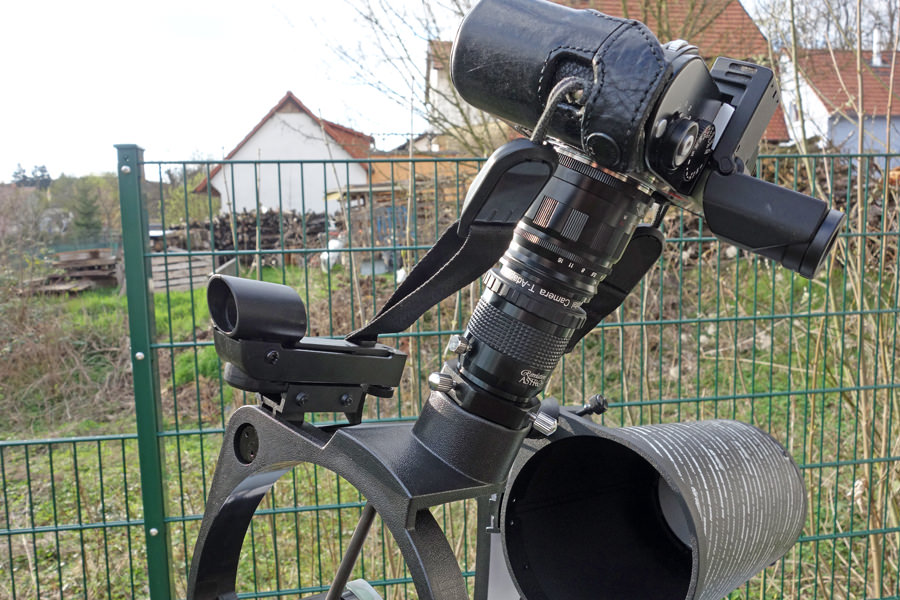

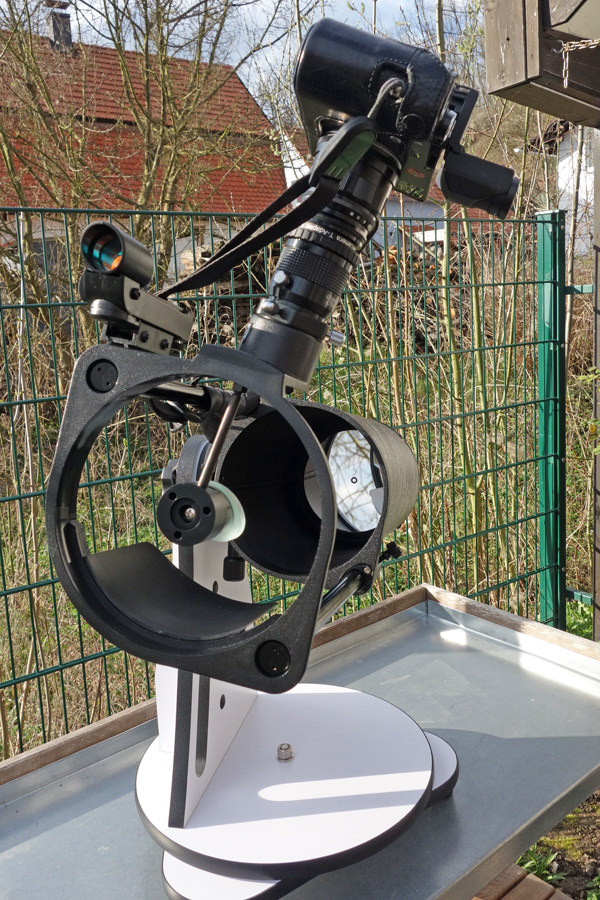

Und nun zeige ich die Leica M (Typ 240) mit Voigtländer Color-Heliar 1:2,5/75 mm am Dobson-Teleskop Sky-Watcher Heritage P130 und Revelation DigiScope 32 mm-Okular montiert:

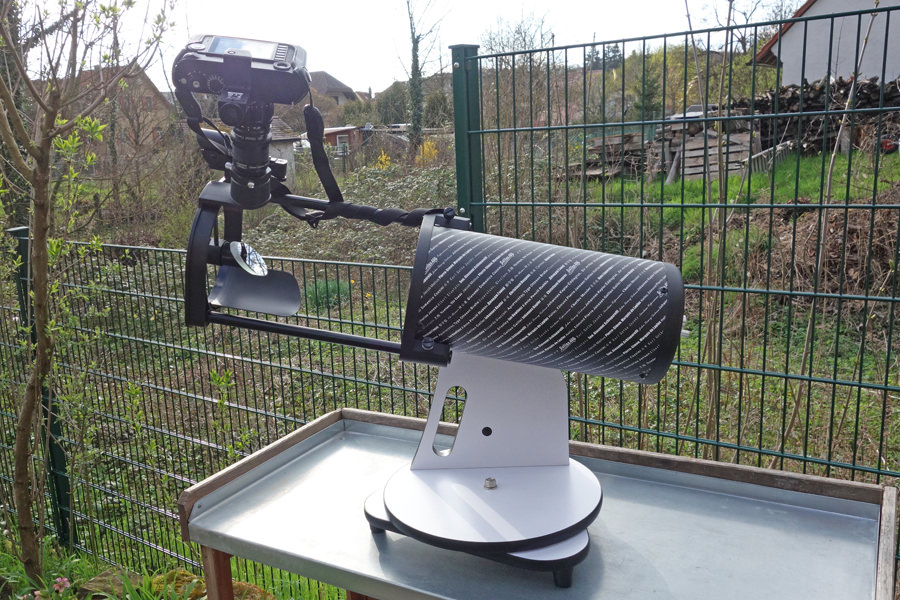

Gesamtansicht

Detail

Detail

Detail

Gesamtansicht von vorn

Detail von vorn

Resultate können nicht veröffentlicht werden, weil ich das Sky-Watcher Heritage P130-Teleskop im April 2017 einem Freund geschenkt habe.



Kamera am GSO 8" Dobson-Teleskop

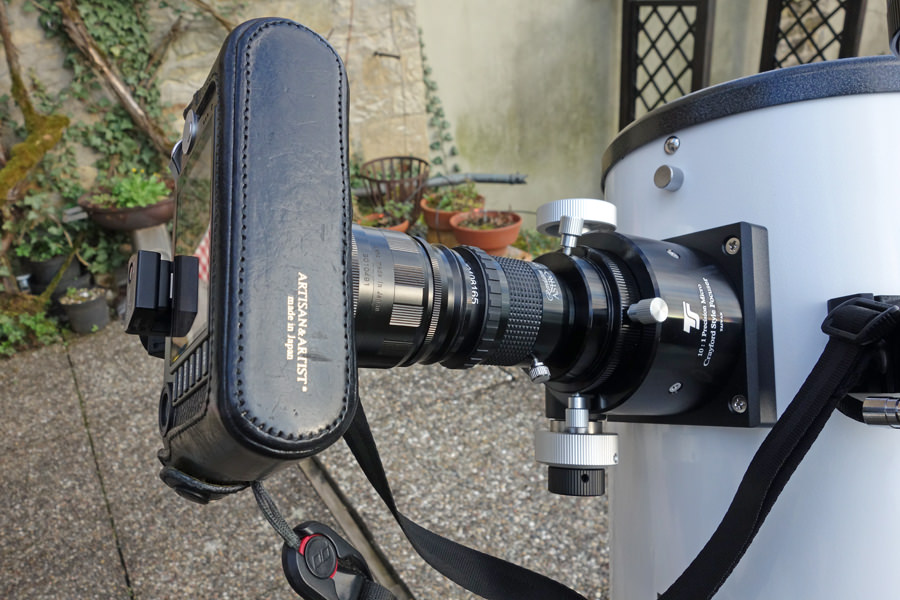

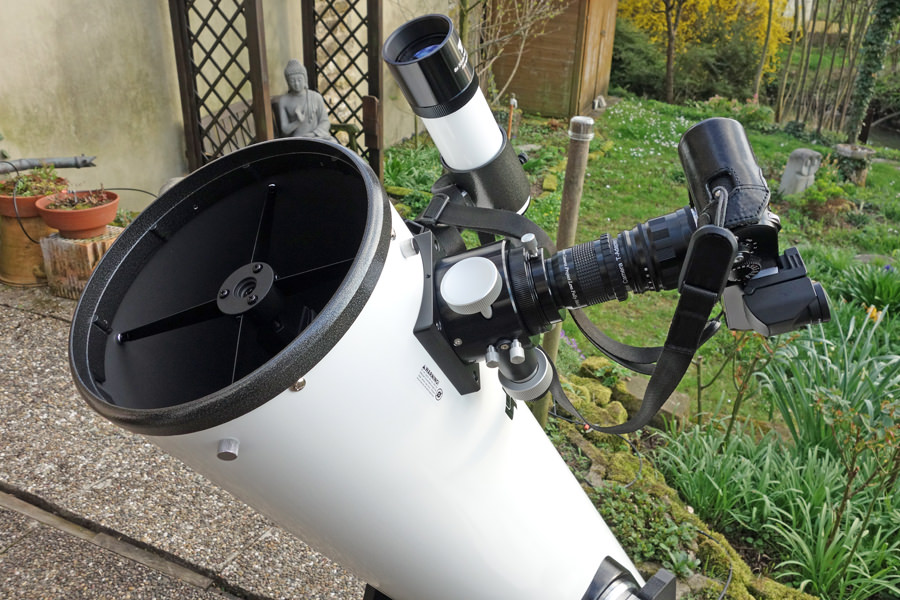

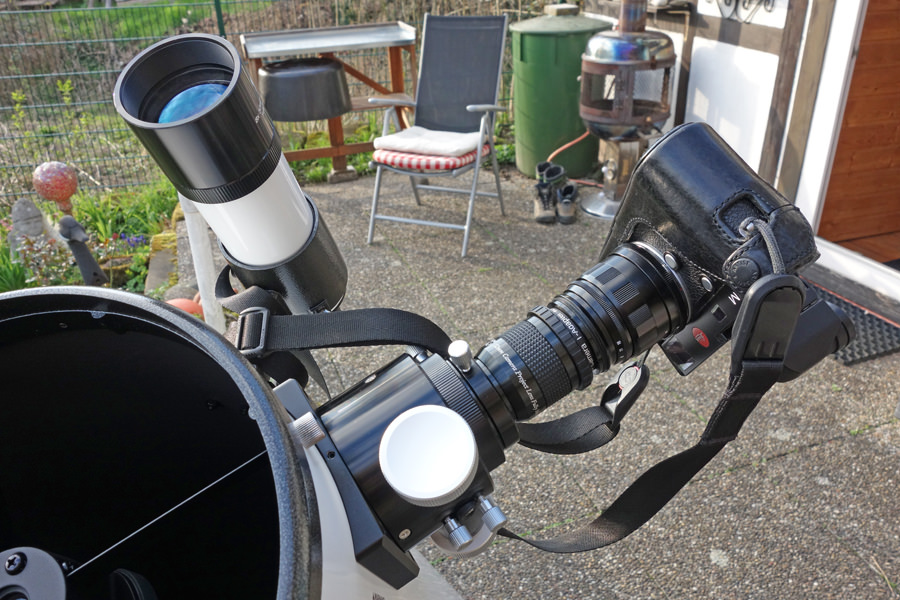

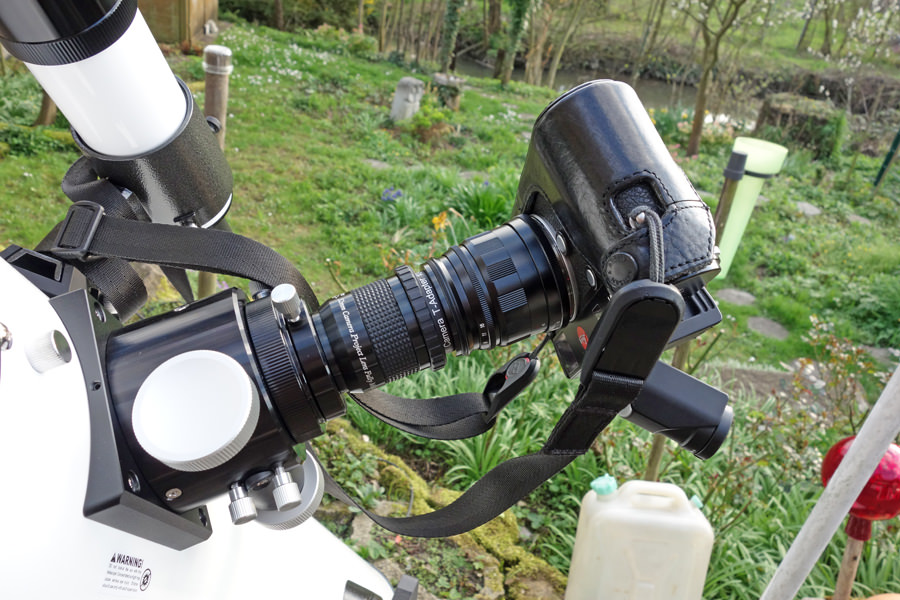

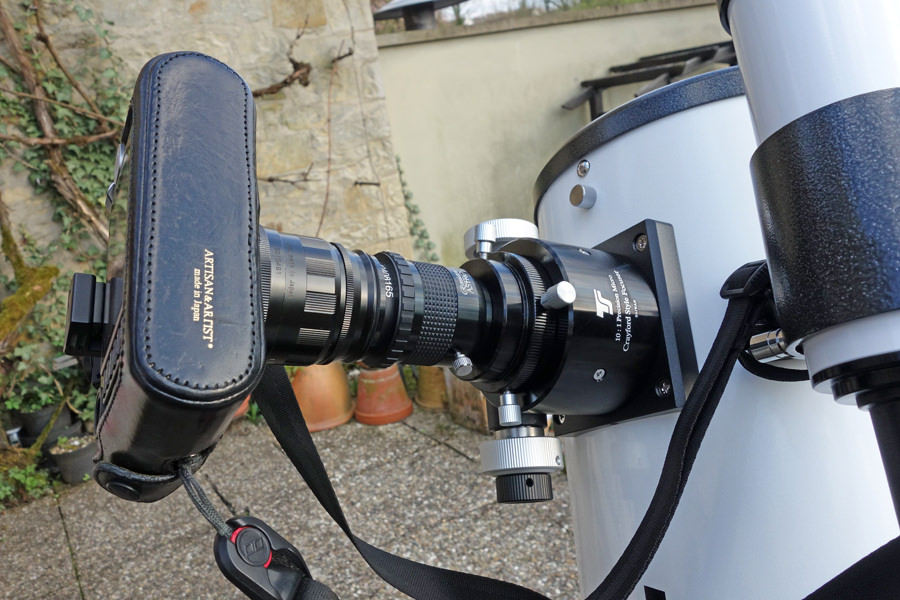

Und nun zeige ich, wie die Leica M (Typ 240) mit Voigtländer Color-Heliar 1:2,5/75 mm am GSO 8" Dobson-Teleskop und Revelation DigiScope 32 mm-Okular montiert wird:

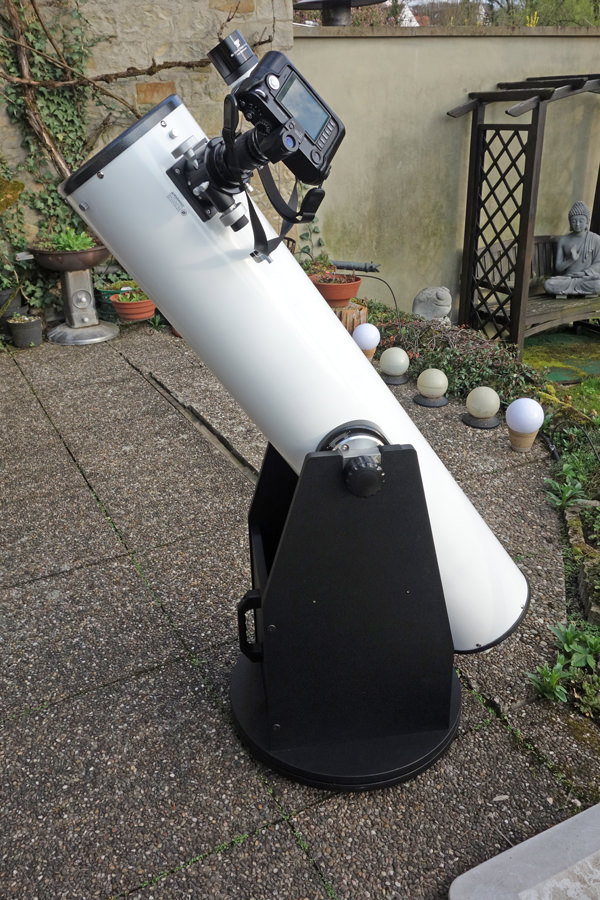

Gesamtansicht

Detail

Detail

Detail

Detail

Detail

Resultate können nicht veröffentlicht werden, weil ich das GSO GSD 680-Teleskop im April 2017 in Kommission gegeben und verkauft habe.
