Auf dieser Seite zeige ich, wie ich eine Leica X Vario an einem Teleskop-Okular mit T-Mount-Filteranschluß montiere, um damit Astrofotos in der sogenannten Projektionstechnik aufzunehmen. In meinem speziellen Fall handelt es sich um ein 32 mm DigiScope-Okular aus meinem Revelation-Okularkoffer, aber die Informationen, die ich hier gebe, sollten mehr oder weniger für jedes Okular mit T-Mount Filteranschluß gültig sein. Projektionstechnik bedeutet, dass die Kamera am Okular und nicht direkt am Teleskop montiert wird. Eine direkte Montage am Teleskop ist nur mit einer Spiegelreflexkamera mit Wechseloptik möglich, wobei das Gehäuse ohne Objektiv direkt - typischerweise über einen T-Mount-Adapter - am Teleskop angeschlossen wird.

Die von mir öfter erwähnte 1:50-Methode ist eine einfache Variante der Projektionstechnik - man hält die Kamera mit der Hand ans Okular, anstatt sie fest zu montieren...



Vorweg...

Vorweg ein paar Warnungen:



Okular und Adapter

Hier zeige ich das Revelation 32 mm DigiScope-Okular und die zwei Adapter, die nötig sind, um die Leica X Vario am Okular zu befestigen. Der zweite Adapter, ein Baader DT-Ring M37/M43-Adapter (oder ein Step-down-Ring 43-37), ist nötig, weil es keinen T-Mount-Adapter gibt, der direkt auf das Filtergewinde des Objektivs paßt (43 mm). Man kann den oberen Teil des Okulars samt Augenmuschel abschrauben, um das T-Mount-Gewinde freizulegen.

Links: Baader DT-Ring M37/M43-Adapter (#2458022); rechts: Baader Digital Camera T-Adapter M37/M42 (#2408165)

Links: Baader DT-Ring M37/M43-Adapter (#2458022); rechts: Baader Digital Camera T-Adapter M37/M42 (#2408165)

Oben links: Baader T-Adapter M42/M37; unten links: Baader DT-Ring M37/M43-Adapter; rechts: Revelation 32 mm DigiScope Okular

Oben links: Baader T-Adapter M42/M37; unten links: Baader DT-Ring M37/M43-Adapter; rechts: Revelation 32 mm DigiScope Okular

Oben links: Baader T-Adapter M42/M37; unten links: Baader DT-Ring M37/M43-Adapter; rechts: Revelation 32 mm DigiScope Okular

Oben links: Baader T-Adapter M42/M37; unten links: Baader DT-Ring M37/M43-Adapter; rechts: Revelation 32 mm DigiScope Okular

Oben links: Baader T-Adapter M42/M37-Adapter; unten links: Baader DT-Ring M37/M43-Adapter; rechts: Revelation 32 mm DigiScope Okular - Augenmuschel abgeschraubt

Revelation 32 mm DigiScop-Okular - Augenmuschel entfernt und Adapter angeschraubt

Revelation 32 mm DigiScop-Okular - Augenmuschel entfernt und Adapter angeschraubt



Kamera am Okular

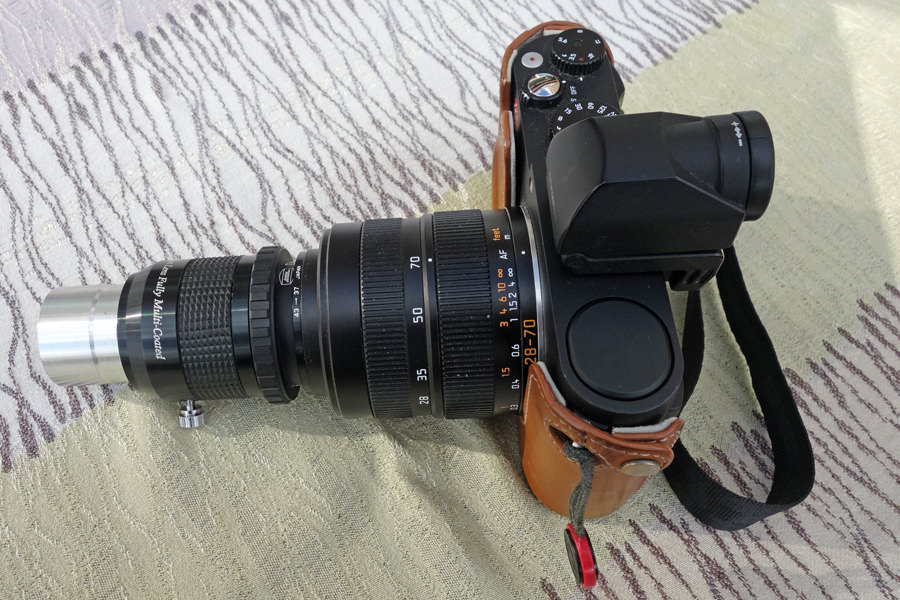

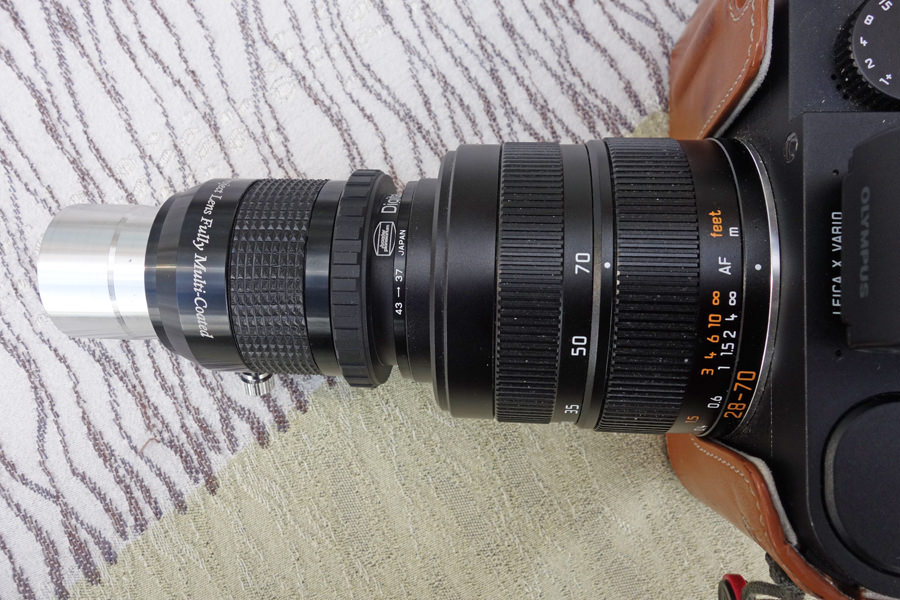

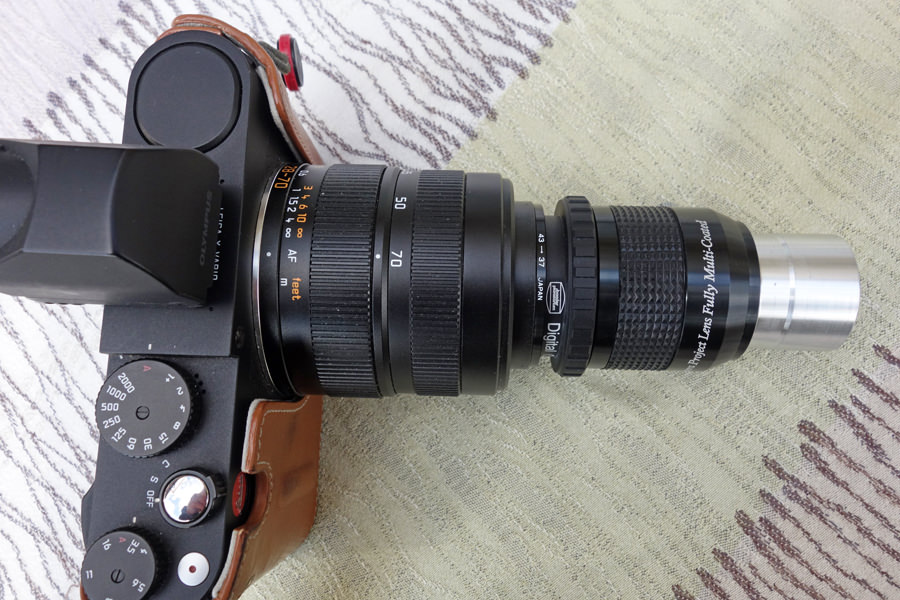

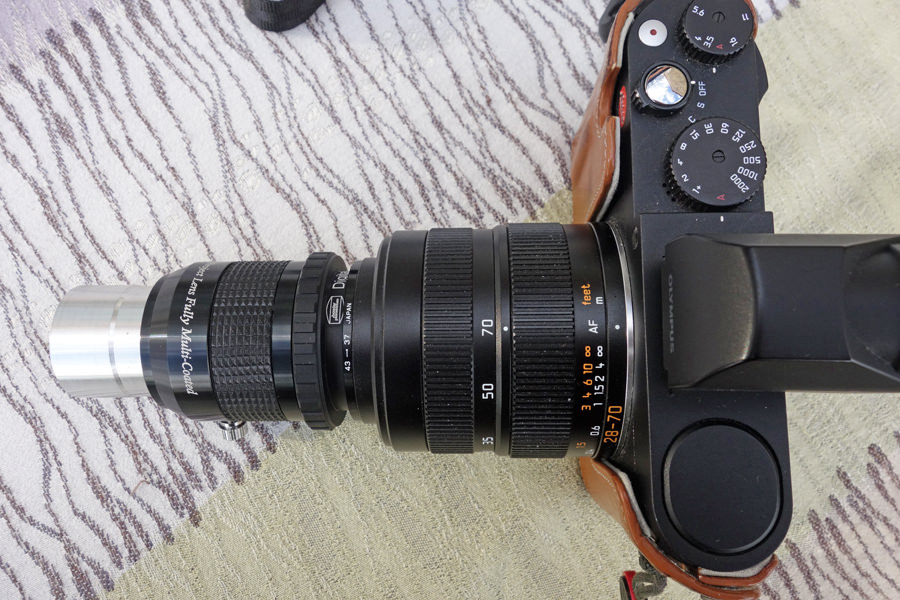

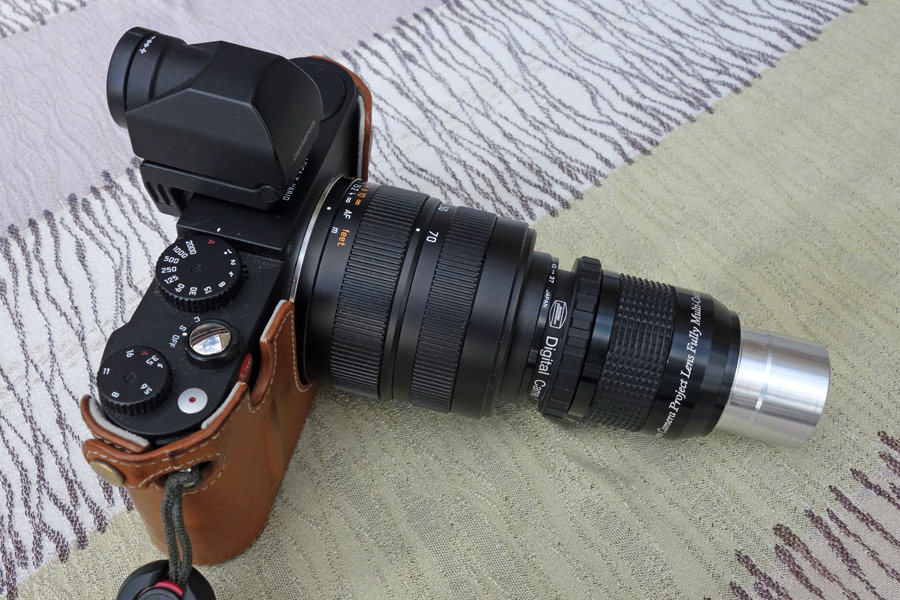

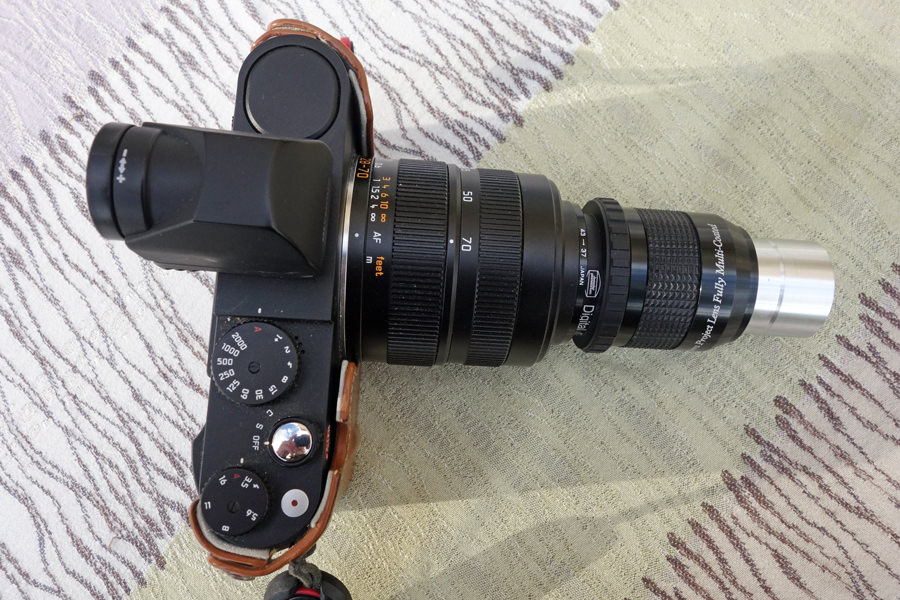

Hier zeige ich die Leica X Vario am Revelation DigiScope 32 mm-Okular montiert:

Übersicht

Übersicht

Übersicht von oben

Übersicht von oben

Detail von oben

Detail von oben



Kamera am Teleskop Heritage P130

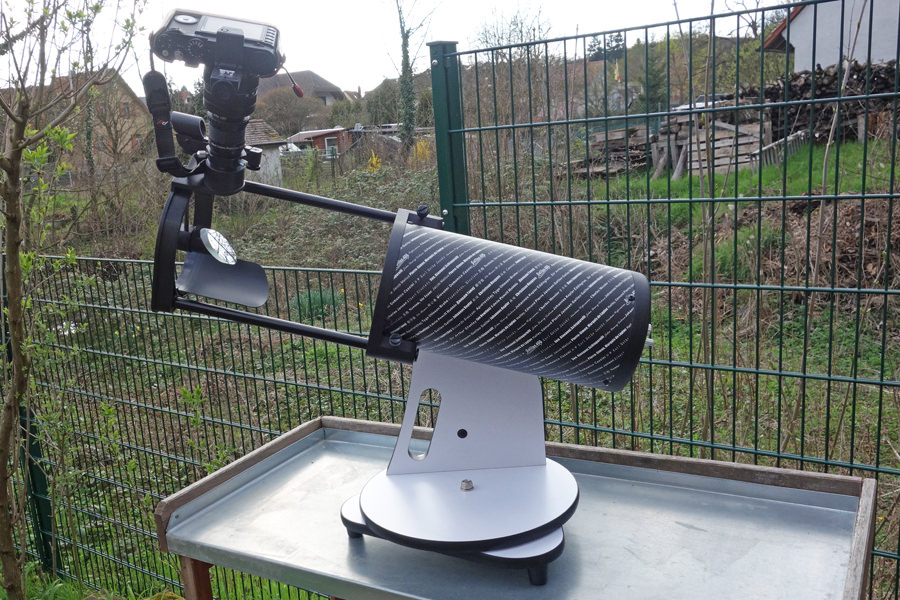

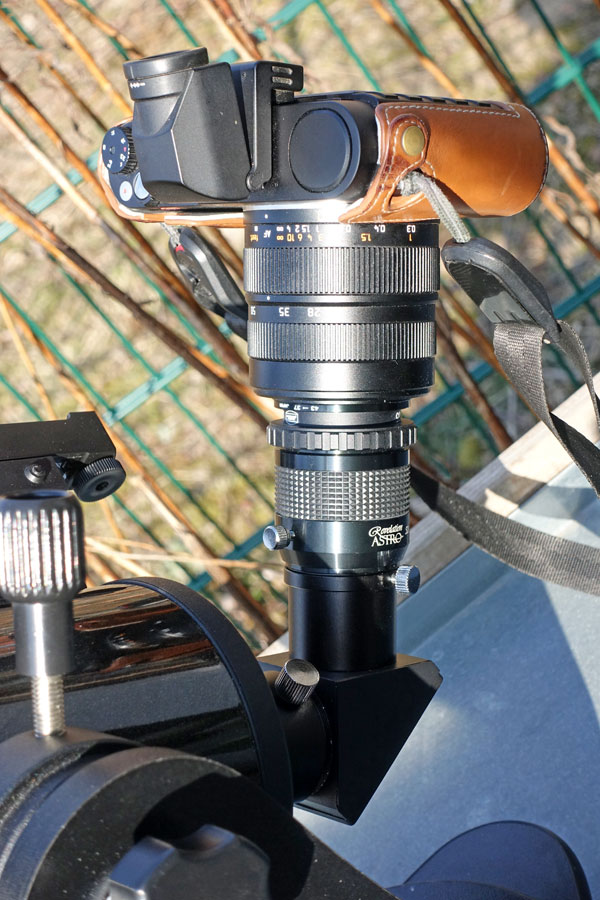

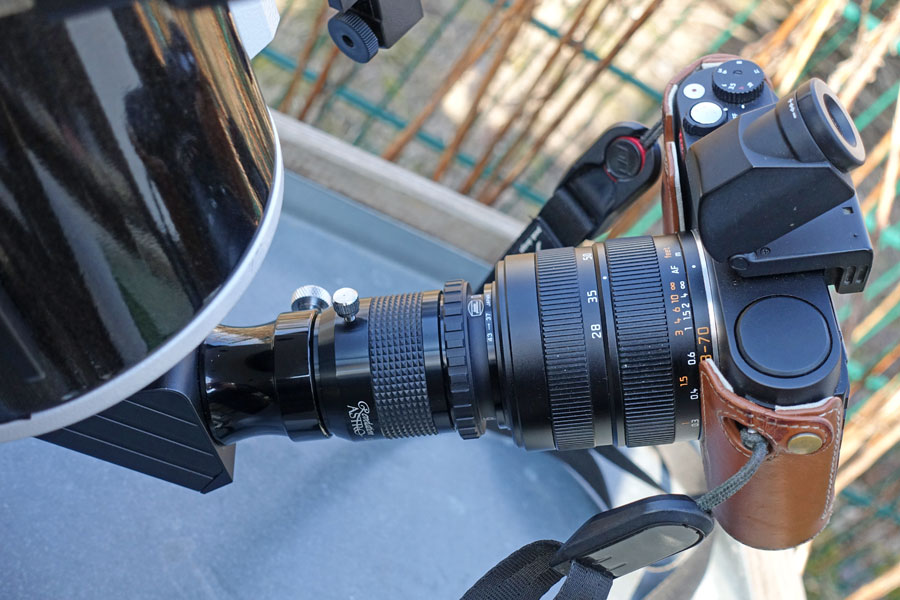

Und nun zeige ich die Leica X Vario am Dobson-Teleskop Sky-Watcher Heritage P130 und Revelation DigiScope 32 mm-Okular montiert:

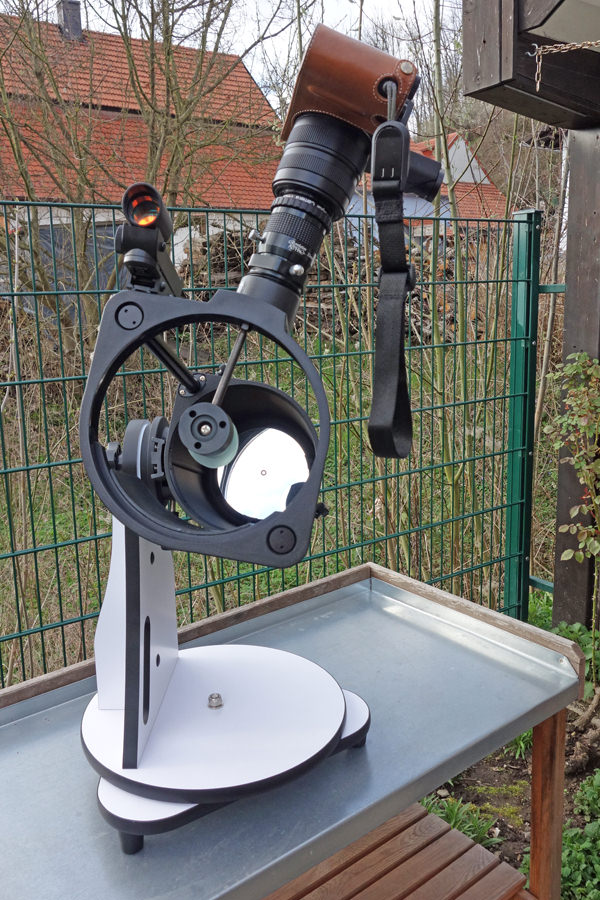

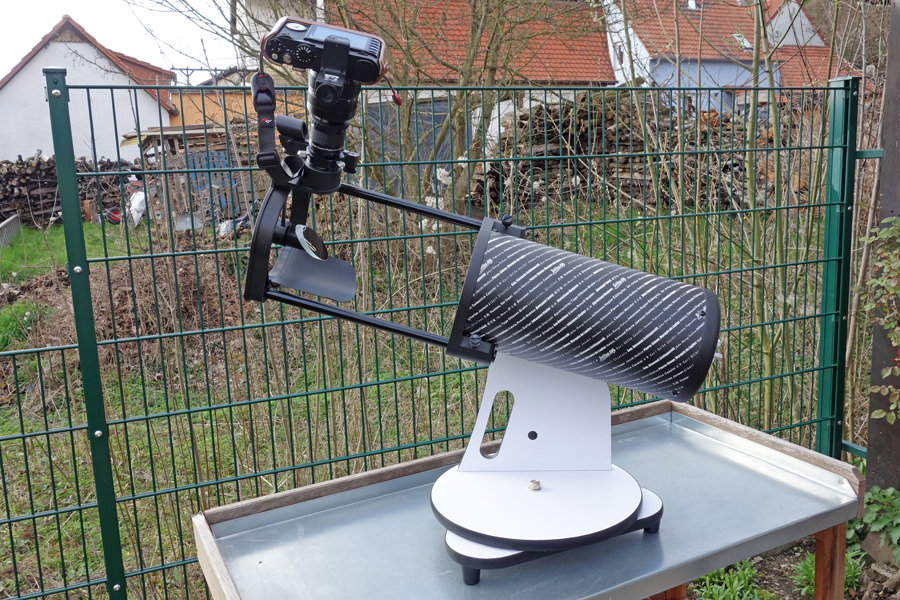

Gesamtansicht

Gesamtansicht

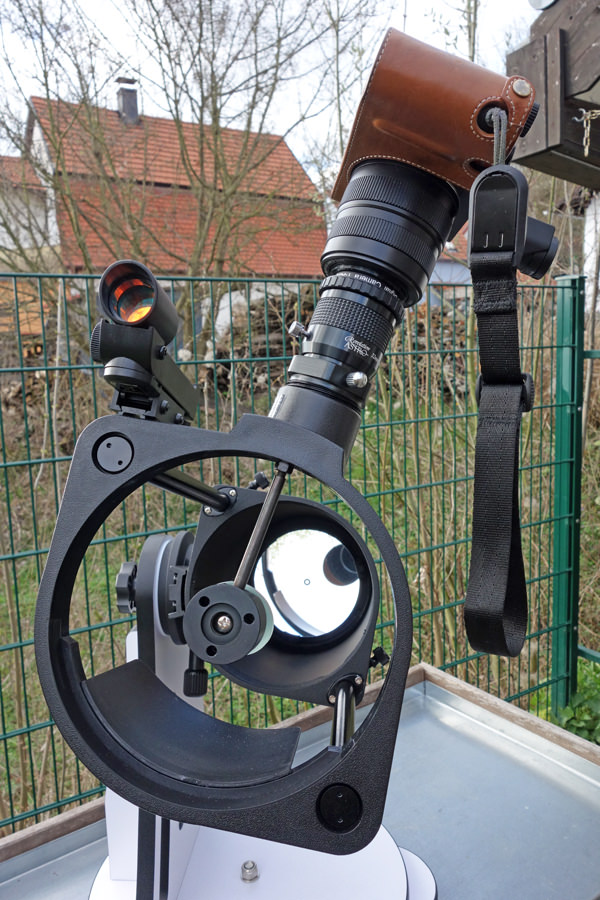

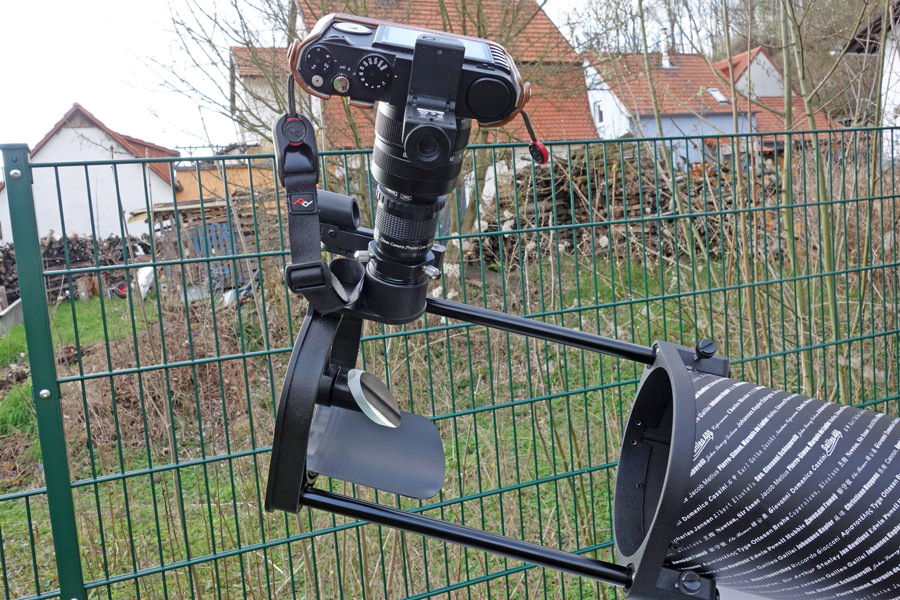

Detail

Detail

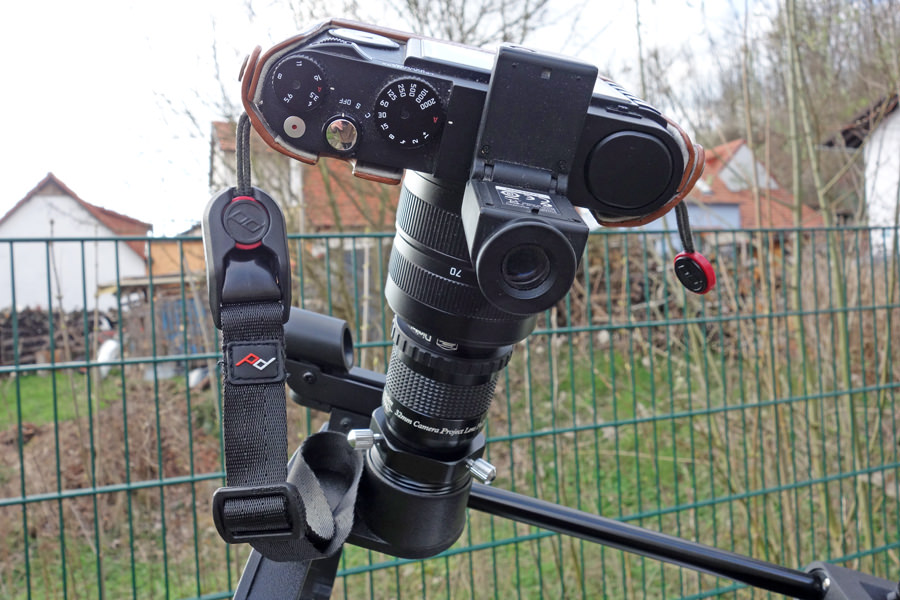

Gesamtansicht - von vorn

Detail - von vorn

Resultate können nicht veröffentlicht werden, weil ich das Sky-Watcher Heritage P130-Teleskop im April 2017 einem Freund geschenkt habe.



Kamera am GSO 8" Dobson-Teleskop

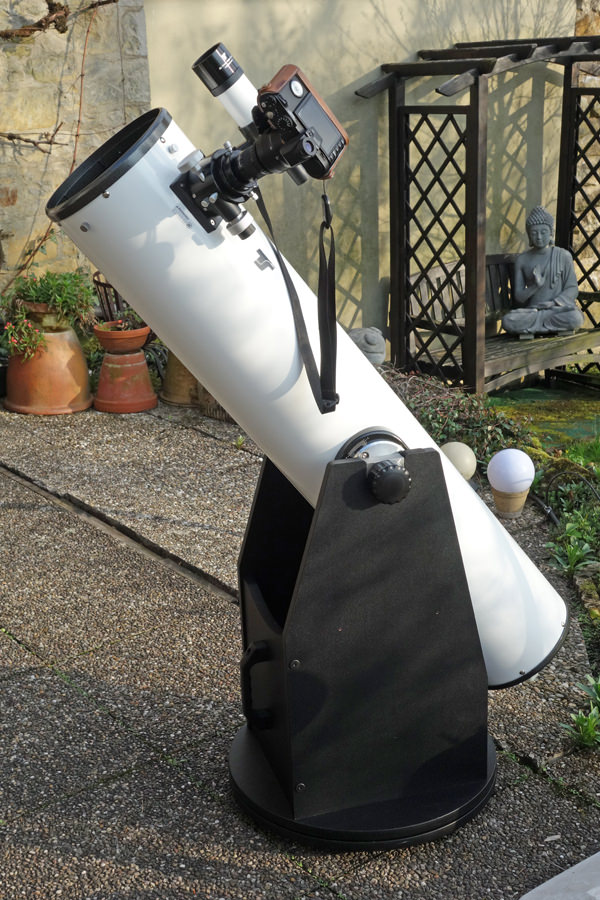

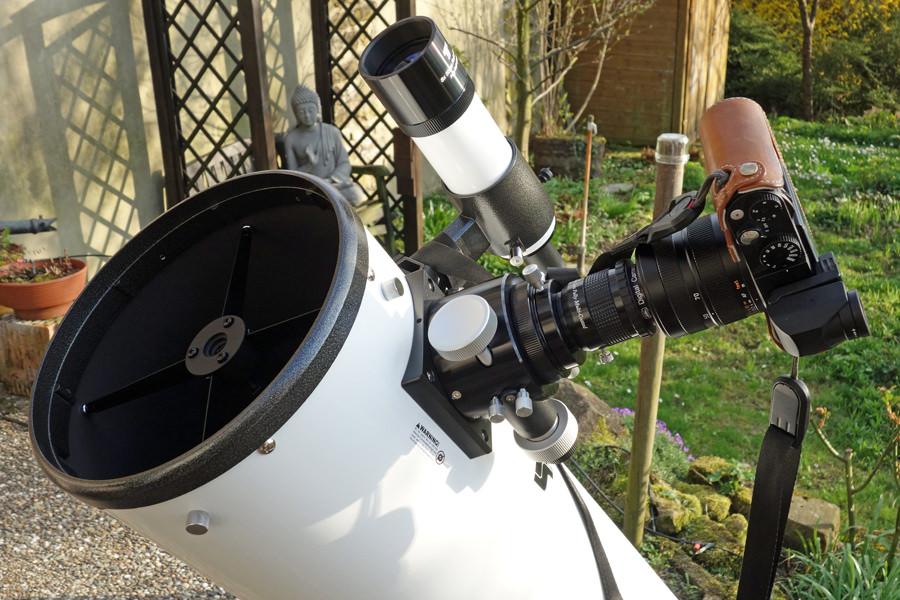

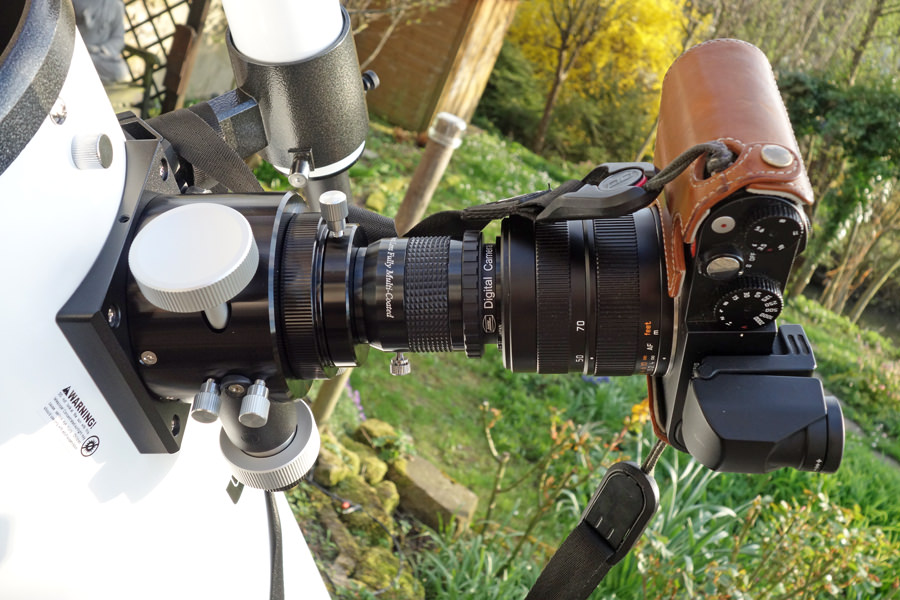

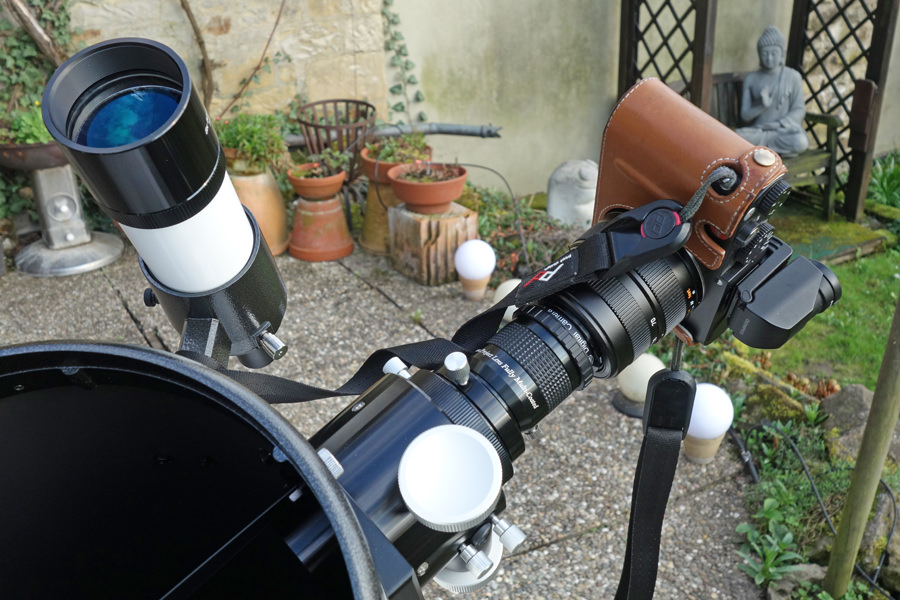

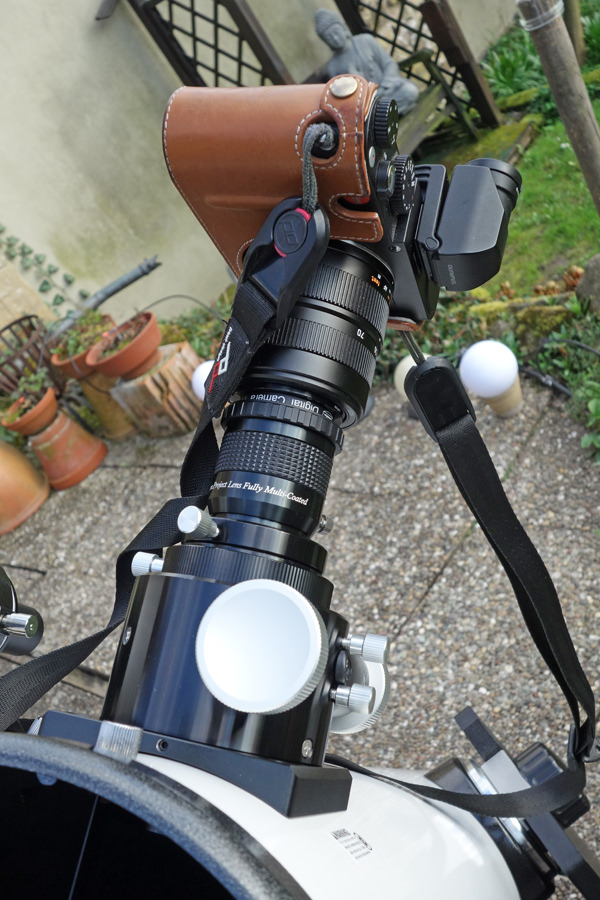

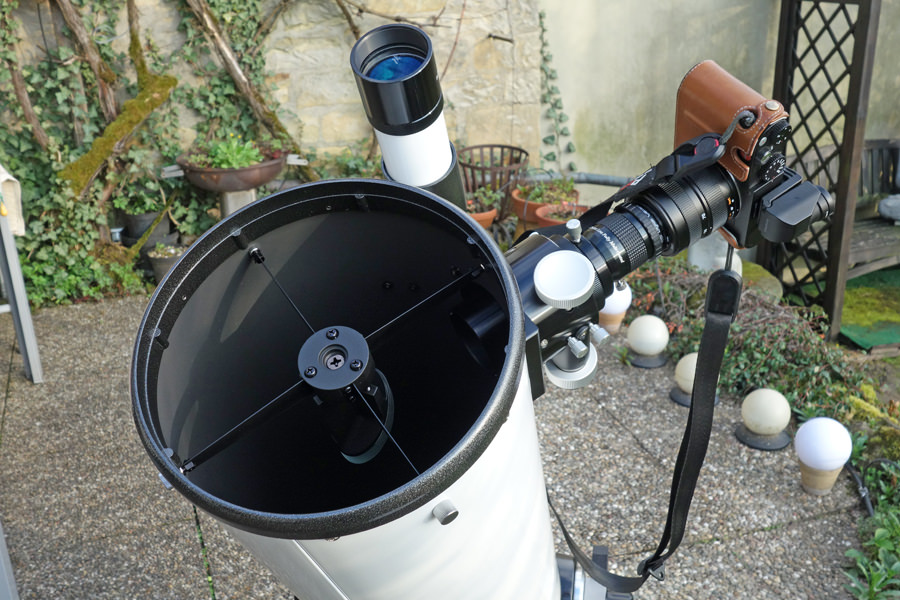

Hier zeige ich, wie die Leica X Vario am GSO 8" Dobson-Teleskop (GSD 680) und Revelation DigiScope 32 mm-Okular montiert wird:

Gesamtsicht

Detail

Detail

Detail

Detail

Detail

Resultate: Jupiter mit Mond (7.4.2016)

Die folgenden Fotos wurden mit einer Leica X Vario mit der Projektionsmethode aufgenommen (Kameraobjektiv fest am 32 mm-Okular montiert):

Weitere Resultate können nicht veröffentlicht werden, weil ich das GSO GSD 680-Teleskop im April 2017 in Kommission und später verkauft habe.



Kamera am Skymax-102-Teleskop

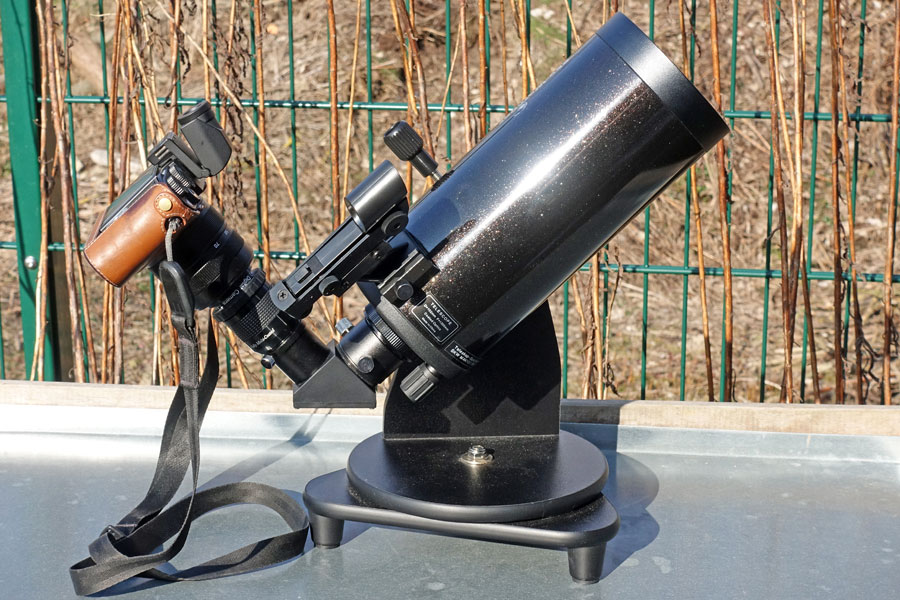

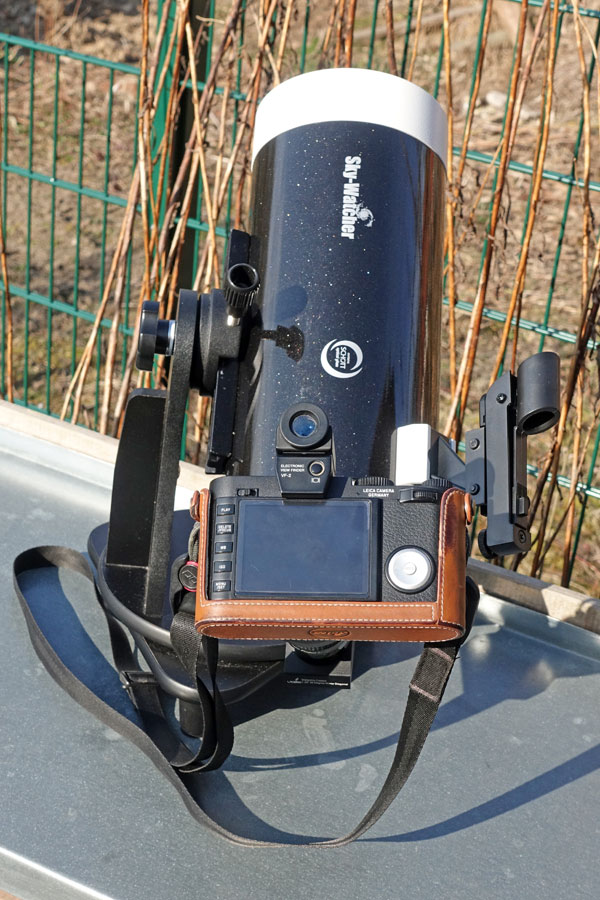

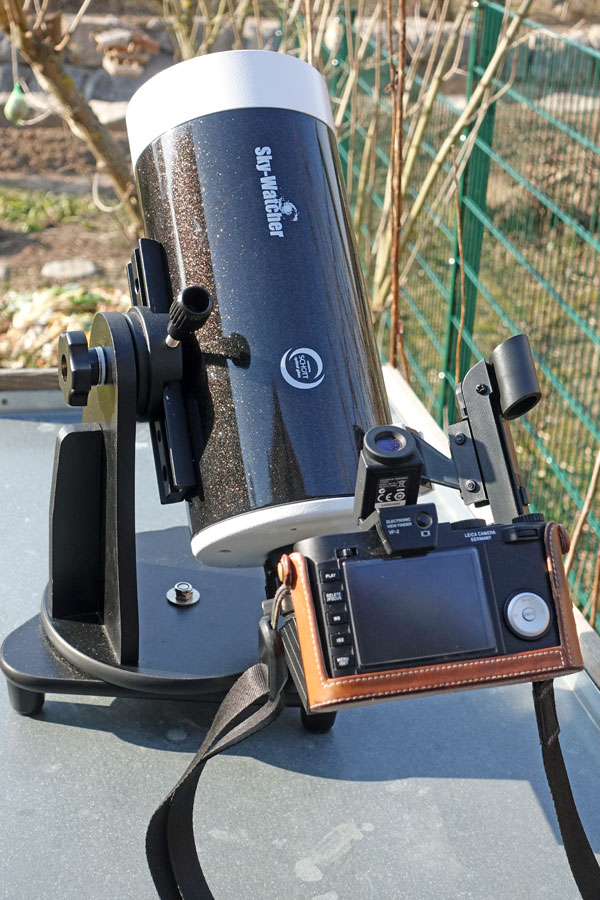

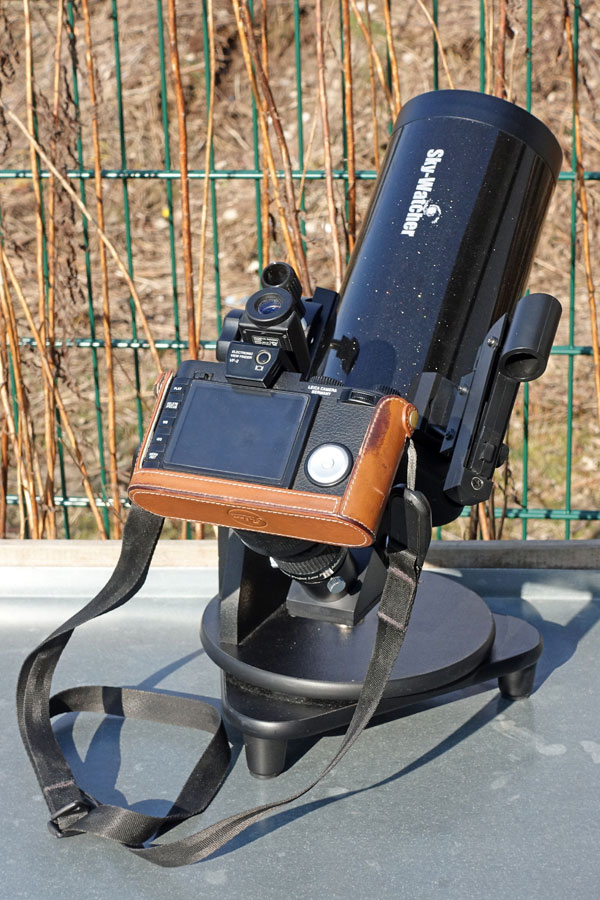

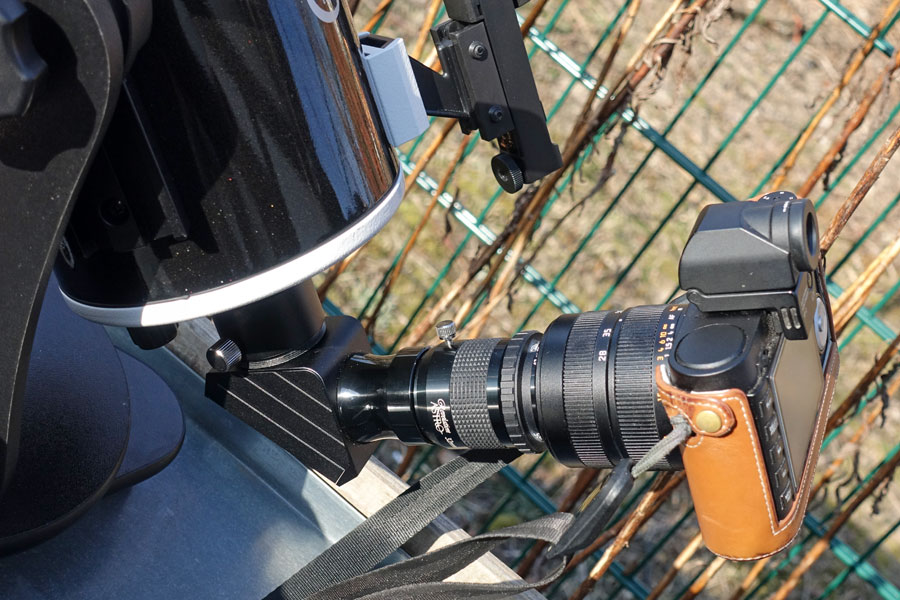

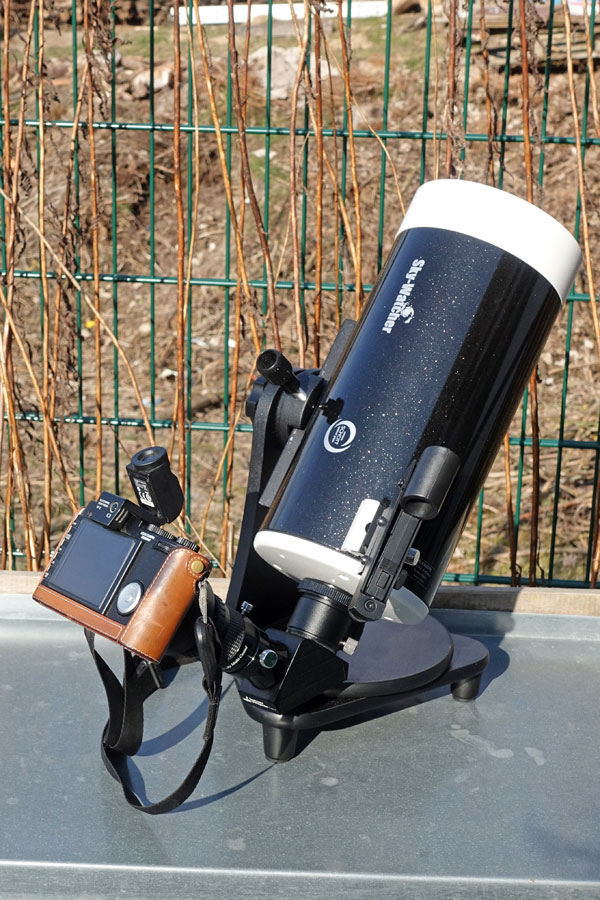

Hier zeige ich die Leica X Vario am Sky-Watcher Skymax-102-Teleskop (Maksutov-Cassegrain) und Revelation DigiScope 32 mm-Okular montiert.

Achtung: Die kleine Dobson-Basis (vom Heritage 100P "entliehen") ist extem kippelig und zitterig und deshalb keine "Empfehlung", sondern hier nur zu Demonstrationszwecken eingesetzt. Wenn ich sie tatsächlich einsetze, hänge ich mir den Schultergurt der Kamera um den Hals, um das Schlimmste zu verhüten!

Resultate: Fast Vollmond (28.2.2018)

Aufnahmedaten: ISO 1600, - 2 EV, Brennweite ca. 50 mm äquivalent



Bearbeitet, 3000 Pixel



Bearbeitet, 3000 Pixel



Kamera am Skymax-127-Teleskop

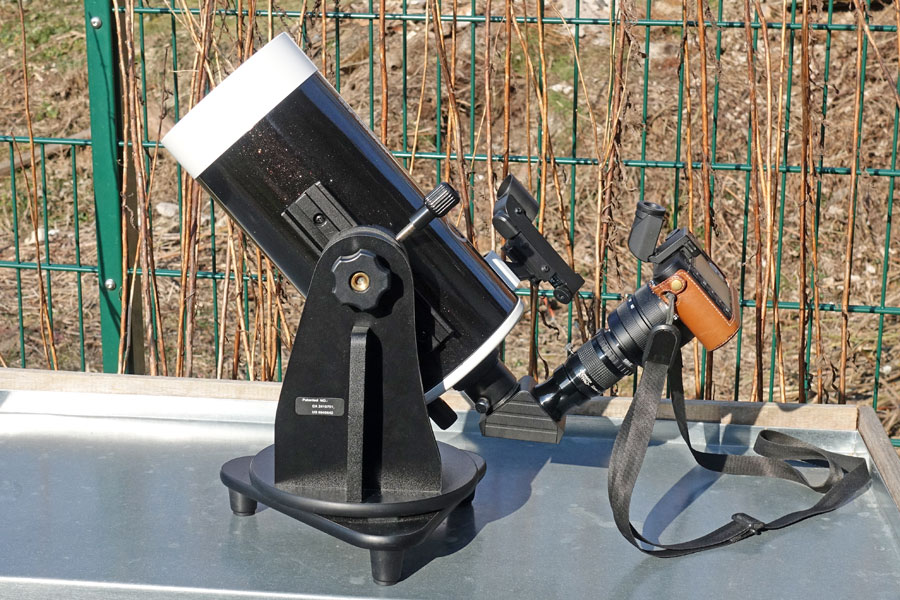

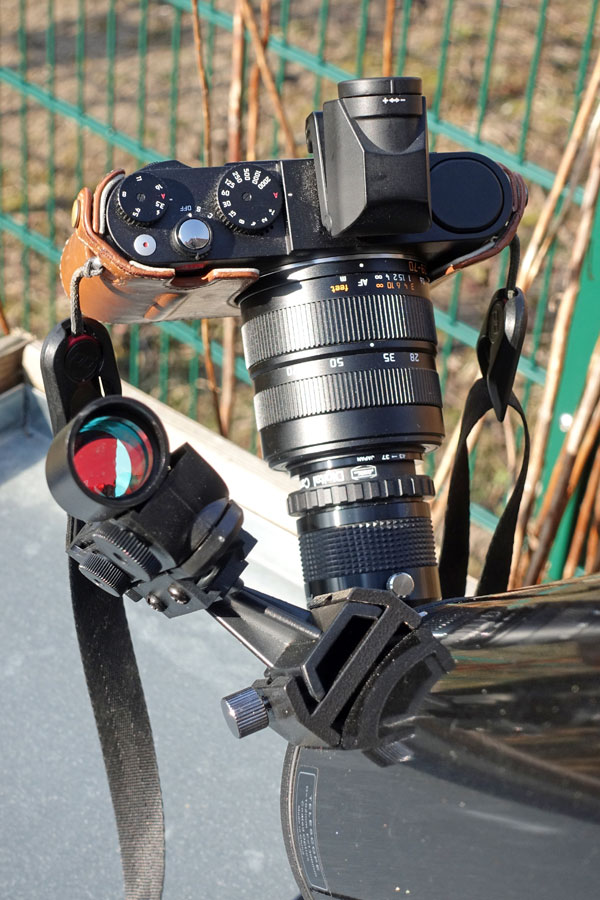

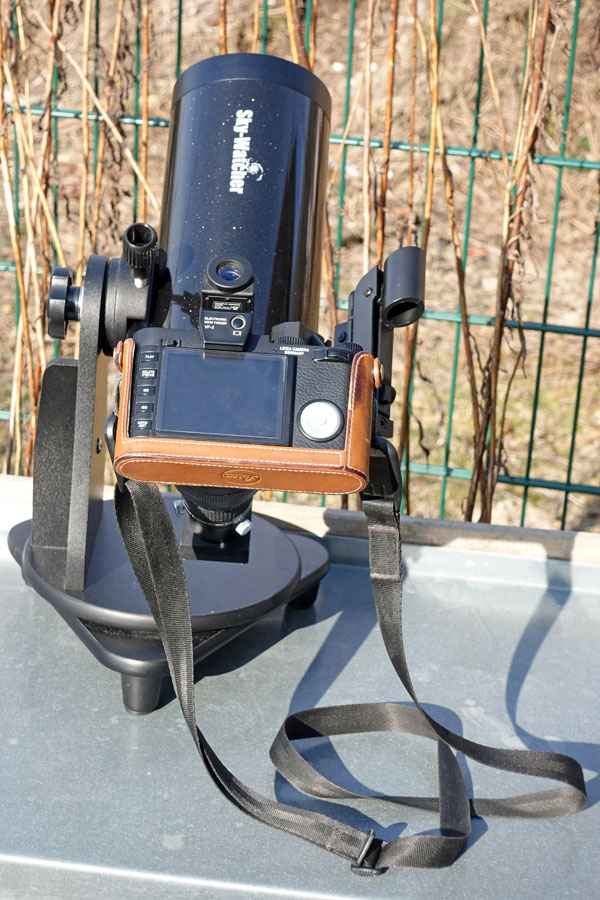

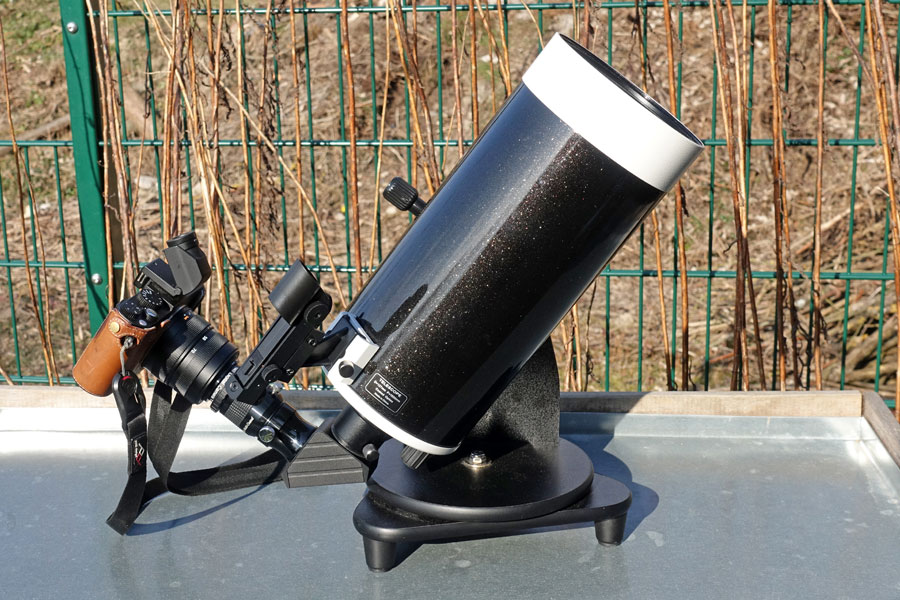

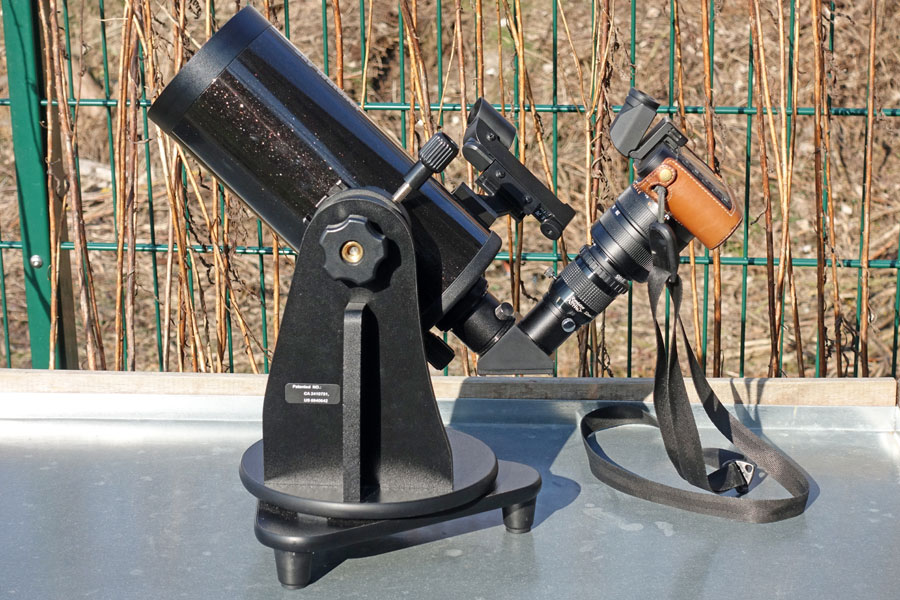

Und nun zeige ich die Leica X Vario am Sky-Watcher Skymax-127-Teleskop (Maksutov-Cassegrain) und Revelation DigiScope 32 mm-Okular montiert.

Achtung: Die kleine Dobson-Basis (vom Heritage 100P "entliehen") ist extem kippelig und zitterig und deshalb keine "Empfehlung" (noch gefährlicher als beim Skymax-102!) , sondern hier nur zu Demonstrationszwecken eingesetzt. Wenn ich sie tatsächlich einsetze, hänge ich mir den Schultergurt der Kamera um den Hals, um das Schlimmste zu verhüten!

Resultate: Fast Vollmond (28.2.2018)

Aufnahmedaten: ISO 1600, - 2 EV, Brennweite ca. 50 mm und 35 mm äquivalent



Ca. 50 mm äquiv., bearbeitet, 3200 Pixel



Ca. 50 mm äquiv., bearbeitet, 3200 Pixel



Ca. 35 mm äquiv., bearbeitet, 2700 Pixel



Ca. 35 mm äquiv., bearbeitet, 2700 Pixel
